Кабельді жерге тұйықтау роликі

Ningbo Lingkai Manufacturing компаниясы Қытайда өндірілген жаппай кабельді жерге төсеу роликі жер асты кабель тарту қондырғысына арналған; шығыршықтар алюминийден немесе MC нейлоннан жасалған, ал жақтау жоғары мырышталған болаттан жасалған. Кабельді жерге тұйықтау роликі қоймада бар, ал шығыршықтардың барлығы мойынтіректермен бекітілген. Тікелей кабель роликтері, бұрыштық жердегі ролик (үштік орамдар) сияқты кабельдің диаметрі 200 мм-ге жетеді.

Сұрау жіберу

Өнім Сипаттамасы

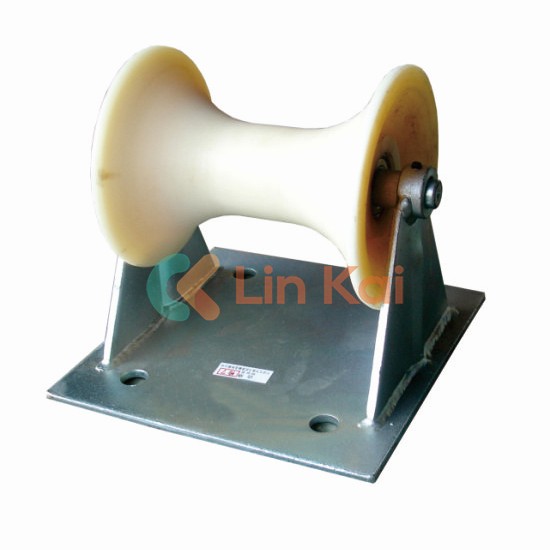

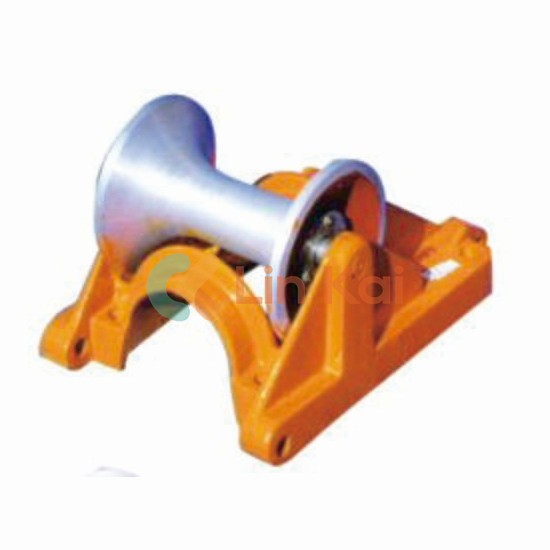

Ningbo Lingkai Manufacture's Cable Ground Roller, сондай-ақ кабель төсеу роликі ретінде белгілі, кабельдерді орнату және төсеу кезінде қолданылатын жабдықтың бір түрі. Оның түзу сызықты кабель шығыршығы және үш иінді бұрыштық жердегі ролик бар. Ningbo Lingkai өндірісіндегі қоймадағы көтерме кабельдік роликтер максималды диаметрі 200 мм-ге дейін әртүрлі жер асты қуат кабельдерін орнату үшін қолданылады.

Кабельді ұнтақтау роликтері алюминийден немесе MC нейлоннан жасалған; роликтер мойынтіректерде есептелген. Кабельді жерге тұйықтау роликтері, тіпті жер бедері жартасты немесе тегіс емес болса да, кабельдердің тегіс және жерге зақым келтірместен тартылуын қамтамасыз ету үшін қолданылады.

Қуат кабелін тартуға және орнатуға арналған жер асты кабельдік ролик

Кабельдік роликтер траншеяларда немесе туннельдерде жер асты электр кабельдерін орнату және тарту үшін қолданылады. Орамдар алюминийден немесе MC нейлоннан жасалған, ал Straight Line Cable роликі жер асты кабелін төсеуге арналған.

Элемент №	Үлгі	Жұмыс жүктемесі (KN)	Кабель диаметрі (мм)	Кабельдік роликтің құрылысы	Салмағы (кг)
21171	SHL1	10	Φ150	Алюминий қаңқалы алюминий роликті құю	5.4
21172	SHL1N	10	Φ150	Алюминий жақтау нейлон роликті құю	3.6
21181	SHL1B	10	Φ160	Болат пластина негізі алюминий ролик	5.5
21182	SHL1BN	10	Φ150	Болат пластина негізі нейлон ролик	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Болат түтік жақтауы алюминий ролик	5.1
21192	SHL1GN	10	Φ150	Болат құбырлар жақтауы нейлон ролик	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Болат түтік ұзын аяқтары алюминий ролик	9.4
21202	SHLG1N	10	Φ150	Болат түтік ұзын аяқтары нейлон ролик	7.8

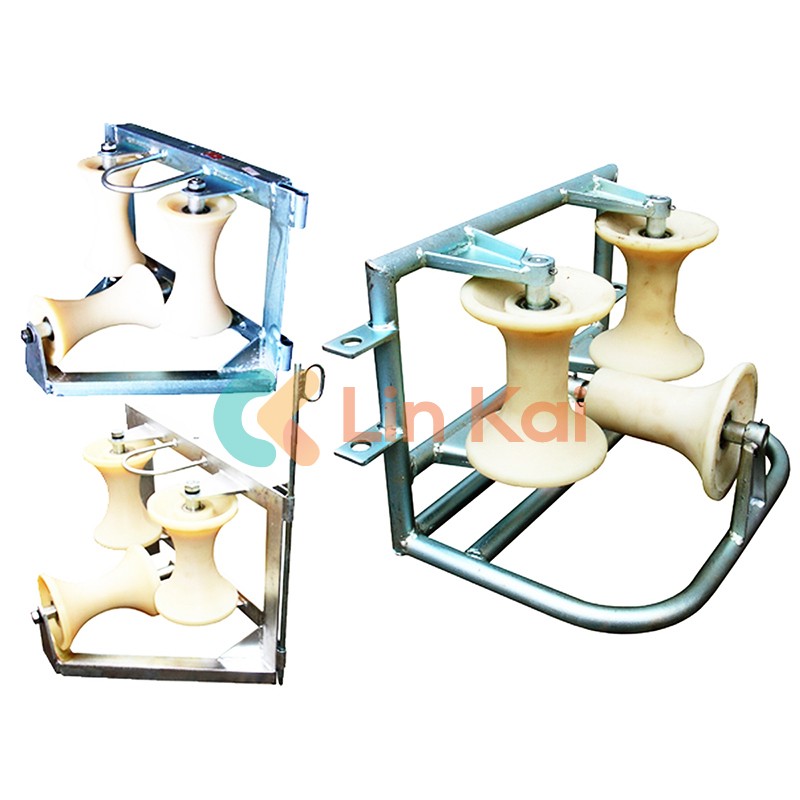

Кабельдік бұрыш роликтері қуат кабелін траншеяның бұрышына орнату үшін пайдаланылады. Оларды бұрыштағы кабельдерді бағыттау үшін сәйкес иілу жасау үшін қадалық түйреуіштермен байланыстыруға болады.

Элемент №	Үлгі	Жұмыс жүктемесі (KN)	Кабельдердің өлшемі (мм)	Салмағы (кг)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
