OPGW ZB Бұралуға қарсы жүгіру тақтасы

OPGW ZB Anti Twist Running Board China Lingkai компаниясында жасалған және оптикалық жерге тұйықтау сымын қолдау және бағыттау үшін электр беру жүйелерінде пайдаланылатын арнайы құрылғы, ол сонымен қатар байланыс тізбегі ретінде қызмет етеді. Ол қалыпты жұмыс кезінде OPGW-де болуы мүмкін бұралу мен тербелістерді азайтуға арналған.

Сұрау жіберу

Өнім Сипаттамасы

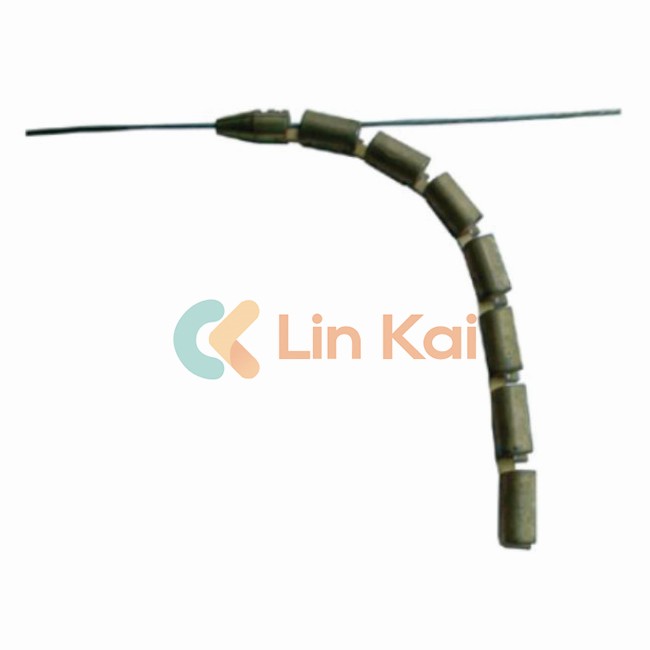

Lingkai компаниясының OPGW Head Running Board деп аталатын ұзаққа созылатын OPGW ZB Anti Twist Running Board, OPGW кабелін әуе беру желісінде тарту үшін пайдаланылады. OPGW ZB Anti Twist Running Board жіптерді байлау кезінде OPGW кабелінің бұралуын болдырмау үшін болат қарсы салмақтың екі бөлігінен тұрады. Ол талшықты-оптикалық кабельді тарту үшін қолданылады. Бұл құралдың көмегімен кабельдің бұралуын болдырмауға болады. Ол тікелей OPGW кабелінің басына орнатылады, 2 дана құрылғы үшін 2 метр аралық қашықтық. Бұл желілік құралдар OPGW бас тақталары талшықты-оптикалық кабельді тігу үшін қолданылады; олар тартқыш арқанды оптикалық талшықты кабельмен қосу үшін арнайы әзірленген. Бұл құралдың көмегімен кабельдің бұралуын болдырмауға болады.

OPGW ZB Anti Twist жүгіру тақтасы (салмаққа қарсы құрылғы)

Элемент №	Үлгі	Номиналды жүктеме (KN)	Бұралуға қарсы момент күші (Н.м)	OPGW өлшем диапазоны (мм)	Жалпы салмағы (кг)
20118	ZB1	20	32	11-16	2 X 12,5

OPGW ZB Anti Twist Running Board және жерге сымға арналған торлы розеткалардағы параметрлер

Бір басы Тауар №.	Қос басы Тауар №.	Үлгі	Кабель диаметрі (мм)	Жүктеме (KN)
Қорғаушымен	w/ қорғаушы	Үлгі	Кабель диаметрі (мм)	Бағаланған	Үзіліс
17141	17141S	SLE(S)-1	F 7-11	10	30
17142	17142S	SLE(S) -1,5	F 11-15	15	45
17143	17143S	SLE(S)-2	F 15-18	20	60
17144	17144S	SLE(S)-2.5	F 18-22	25	75

OPGW ZB Anti Twist Running Board қа арналған торлы розетка қосылыстары және жерге сымдар желіні тарту операцияларында OPGW немесе GSW ұстау үшін пайдаланылады. Торлы розетка қосылыстары жоғары берік мырышталған болат сымнан жасалған, өте жұмсақ тәсілдермен өрілген және қорғаныс алюминий жеңімен және мыс төлкемен басылған. Жең өткізгішті қорғай алады және OPGW басын торлы розеткаға зақым келтіруден сақтай алады.
