Жалғау жеңдерін қорғау құралы

Lingkai компаниясының сапалы Қосылу жеңдерін қорғау құралында Жер сымын біріктіруден қорғайтын жеңдер және ACSR қосылымнан қорғайтын жеңдер бар және желілік тігу операцияларында ACSR өткізгішіне арналған қысу гильзаларының түйіспелерін қорғауға және оларды сым блоктары арқылы қауіпсіз өткізуге арналған. Қақпақтың қосылыстары мырышталған болаттан жасалған екі қабықшадан тұрады. Екі ұшы резеңке бөлшектермен орнатылады, олар шеген шығырларының үстінен өту кезінде ортаңғы аралық түйісті қорғайды.

Сұрау жіберу

Өнім Сипаттамасы

Lingkai компаниясының жоғары сапалы Splicing Sleeves Protector беру және тарату қолданбаларында ACSR қосылымдарын сенімді қорғауды қамтамасыз ететін ұзақ және үнемді шешім. Жалғау жеңдерін қорғау жоғары сапалы материалдардан жасалған.

Біздің қосылатын жеңдерді қорғау құралы ACSR өткізгіштері арасындағы оңтайлы байланыстарды қамтамасыз ету және оларды қоршаған орта факторларынан қорғау үшін жасалған.

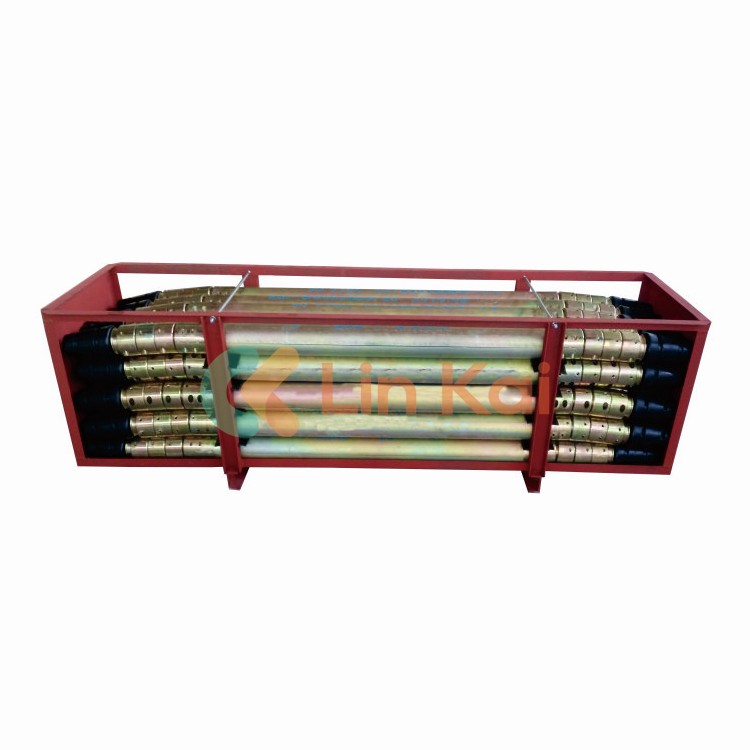

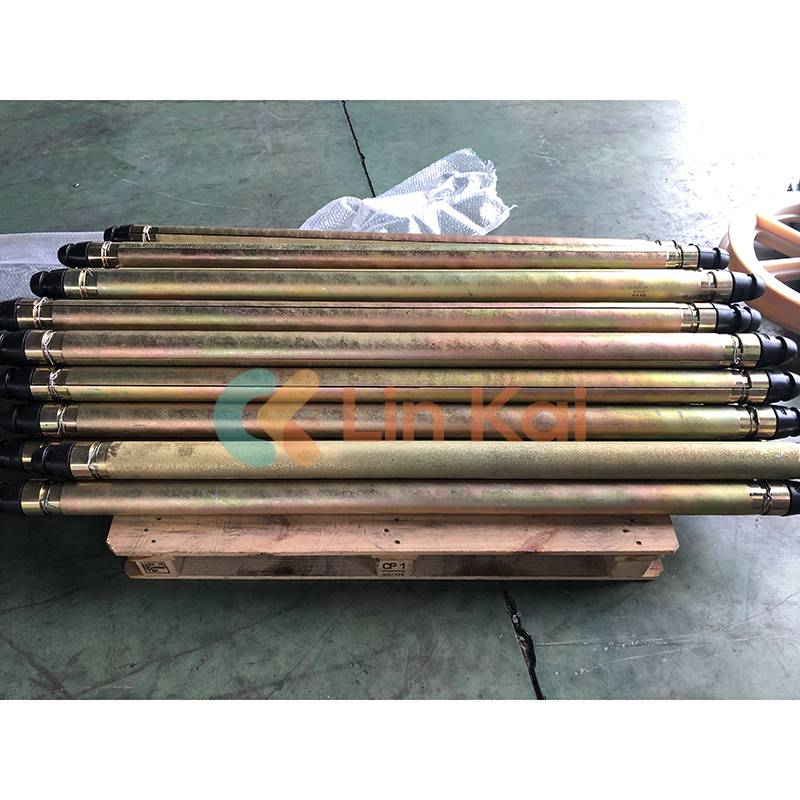

Қақпақтың қосылыстары мырышталған болаттан жасалған екі қабықшадан тұрады. Екі ұшы резеңке бөлшектермен орнатылады, олар шеген шығырларының үстінен өту кезінде ортаңғы аралық түйісті қорғайды.

Жалғау жеңдерін қорғағыш (қатайтқыштар) үстіңгі өткізгішті шегелеу операциялары кезінде өткізгіш түйінін қорғау үшін қолданылады.

Жер сымын біріктіретін жеңдерді қорғау құралының негізгі сипаттамалары

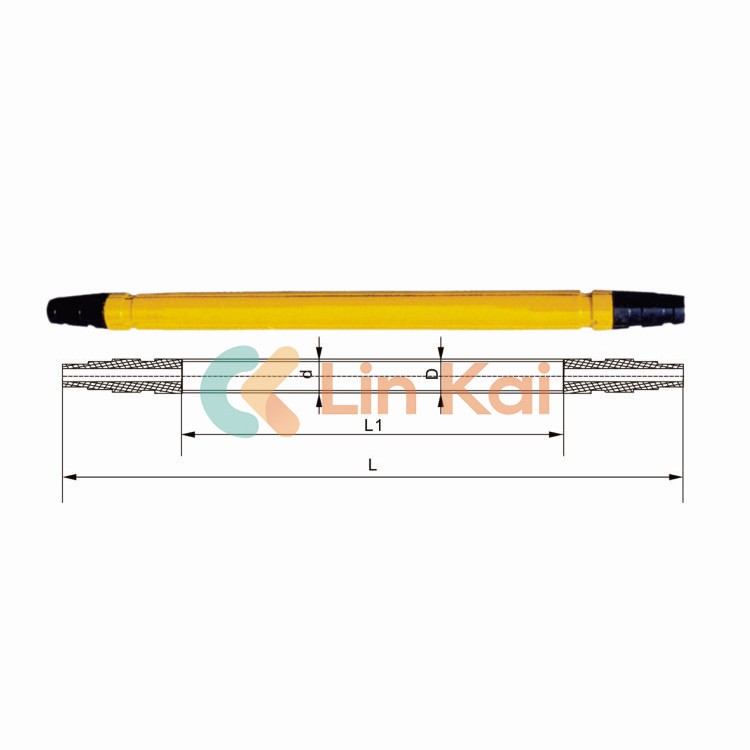

Элемент нөмірі	Үлгі	Негізгі өлшем (мм)				Қолданылатын жер сымы
Элемент нөмірі	Үлгі	D	L	d	L1	Қолданылатын жер сымы
17213	J55G	Φ30	450	F24	280	GJ50, GJ55
17214	J70G	Φ30	510	F24	340	JLB65, GJ70
17215	J80G	F34	510	F27	340	GJ80
17216	J95G	F34	585	F27	415	JLB95
17217	J100G	F38	590	F28	390	LGJ50/30, GJ100
17218	J120G	Φ40	660	Φ30	440	GJ120, JLB120
17219	J150G	F45	850	F37	530	GJ150, LGJ70/40, LGJ95/55

Ескертпе Шартта әртүрлі өлшемдерге қойылатын талаптар көрсетілуі керек.

Бұл ACSR қосылатын жеңдерді қорғау құралы гидравликалық тігуді қабылдайтын біріктіру фитингтерінің DL/T758-2001 стандартына сәйкес келетін қысқыш түтікке қолданылады. Егер қысқыш түтіктің өлшемі стандарттан өзгеше болса, ілгектердің өлшемі келісім-шартта көрсетілуі керек.

Негізгі спецификациялар

Элемент нөмірі	Үлгі	Негізгі өлшем (мм)				Қолданылатын өткізгіш (макс.)
Элемент нөмірі	Үлгі	D	L	d	L1	Қолданылатын өткізгіш (макс.)
17201	J240B	F45	850	F38	530	LGJ240/55
17202	J300B	F51	940	F43	600	LGJ300/50
17203	J400B	F57	995	F47	655	LGJ400/50
17204	J500B	F68	1080	F56	740	LGJ500/65
17205	J630B	F83	1180	F63	800	LGJ630/55
17206	J720B	F83	1196	F63	816	LGJ720/50
17207	J900B	F89	1180	F73	800	LGJ900/75
10208	J1000B	F95	1400	Φ75	1020	LGJ1000/80
