Нейлон дөңгелегі бар кабельді жердегі ролик жер асты кабельді орнатуды қалай қауіпсіз және тиімдірек етеді

Мақаланың қысқаша мазмұны:Жер асты кабельді орнату білікті техниктер мен жоғары сапалы кабельдерді қажет етеді. Тиісті тірек жабдық тарту тиімділігіне, кабельді қорғауға және орнату қауіпсіздігіне айтарлықтай әсер етуі мүмкін. АНейлон дөңгелегі кабельді жердегі роликжер асты электр кабельдері үшін тегіс, басқарылатын жолды қамтамасыз етеді, әсіресе кабельдер түзу учаскелерден, иілулерден және траншея бұрыштарынан өту қажет болғанда. Кабельді бағыттау және қолдау үшін әзірленген бұл роликтер үйкелісті азайтуға, кабельдің туралануын болдырмауға және орнату кезінде кабель беттерін қорғауға көмектеседі. Бұл нұсқаулық нейлон дөңгелегі кабельдік роликтердің қалай жұмыс істейтінін, дұрыс үлгіні қалай таңдауға болатынын және неге олар кәсіби жерасты кабельді орнатудың маңызды бөлігі екенін түсіндіреді.

Мазмұны

• Неліктен жер асты кабельді орнатуға жердегі роликтер қажет?
• Нейлон доңғалақты кабельдік ролик дегеніміз не?
• Нейлон доңғалақты кабельдік роликтердің негізгі ерекшеліктері қандай?
• Сатып алушылар қандай техникалық сипаттамаларды ескеруі керек?
• Нейлон доңғалақты кабельдік роликтер қайда қолданылады?
• Кабельді жерге орналастыруға арналған роликті қалай дұрыс таңдау керек?
• Бұл роликтер кабельді орнатуды қалай жақсартады?
• Кабельді жердегі роликтерге қалай күтім жасауға болады?
• Жиі қойылатын сұрақтар
• Қорытынды

Неліктен жер асты кабельді орнатуға жердегі роликтер қажет?

Жер асты электр кабельдері ауыр, икемді және орнату кезінде басқару қиын болуы мүмкін. Кабель жерге немесе траншея бетіне тікелей тартылған кезде, үйкеліс пен бақыланбайтын контакт тартылу кедергісін арттырып, кабель қабығына қажетсіз кернеу тудыруы мүмкін.

Бұл жерде аНейлон дөңгелегі кабельді жердегі роликқұндылыққа айналады. Кабельді тікелей бетон, топырақ, қиыршық тас немесе басқа беттердің үстінен сүйреп апарудың орнына, ролик басқарылатын жылжымалы жолды қамтамасыз етеді. Бұрылыстар мен бағыттың өзгеруі кезінде дұрыс орналастырылған роликтер кабельдің жоспарланған бағытын сақтауға көмектеседі.

Кәсіби кабельді орнату роликтерді пайдалана алады, себебі олар көмектеседі:

• Кабельдерді жоспарланған орнату бағыты бойынша бағыттаңыз.
• Кабель мен жер беті арасындағы тікелей жанасуды азайтыңыз.
• Кабельді тарту кезінде үйкелісті азайтыңыз.
• Кабельдің сырғып кету немесе траншеядан тыс қозғалу мүмкіндігін азайтыңыз.
• Тікелей бөліктер мен бұрыштардағы кабельдерді тірек.
• Орнатудың жалпы үйлесімділігін және жұмыс орнындағы қауіпсіздікті жақсартыңыз.

ЛингкайӨнім туралы ақпарат нейлон доңғалақ кабельді жерге тұйықтау роликтерін кабельдерді бағыттауға және тіреуге арналған жабдық ретінде сипаттайды, әсіресе кабель тұрақтылығы маңызды иілулерде.

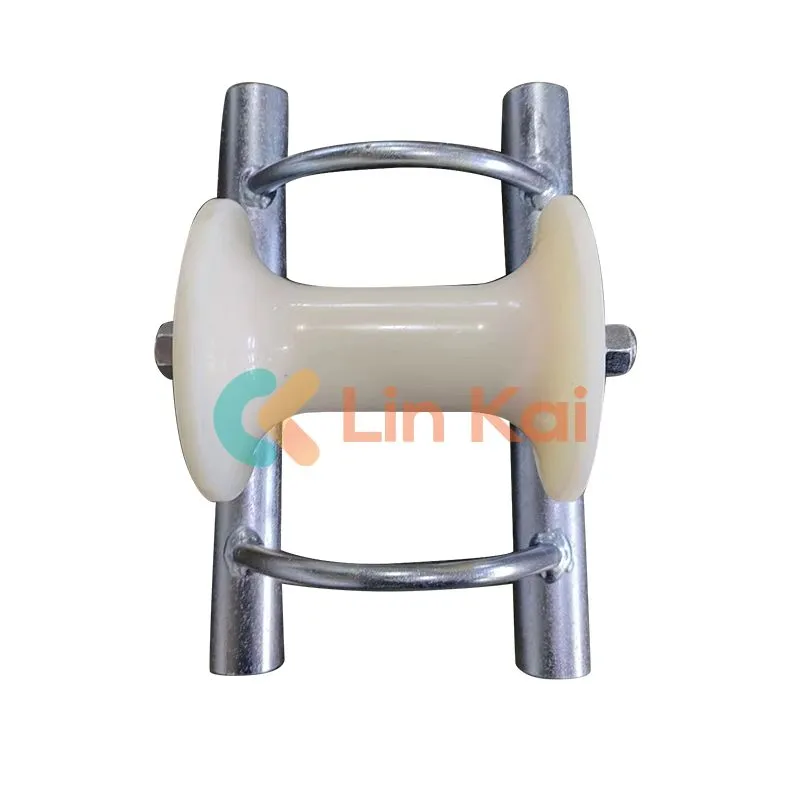

Нейлон доңғалақты кабельдік ролик дегеніміз не?

Нейлон дөңгелегі кабельдік ролик – жер асты кабельдерін орнына түсіру кезінде қолдауға және бағыттауға арналған кабельді орнату құралы. It generally consists of a supporting frame, roller or sheave, shaft, and bearing assembly.

Нейлон дөңгелегі әсіресе пайдалы, себебі ол кабель үшін тегіс жанасу бетін қамтамасыз етеді. Кабельді тарту кезінде доңғалақ кабель қозғалған кезде айналады, бұл кабельдің жерге үздіксіз сырғып кетпей, орнату жолы арқылы жүруіне көмектеседі.

Орнату конфигурациясына байланысты роликтің әртүрлі конструкцияларын пайдалануға болады. Тікелей роликтер салыстырмалы түрде тікелей кабель жолдарына жарамды, ал бұрыштық роликтер траншея бұрыштарында кабельді орнатуға арналған.

Лингкай өнімінің техникалық сипаттамаларына сәйкес оның кабельді жерге тұйықтау роликтерінің ауқымы шамамен Ø200 мм-ге дейінгі кабельдерге арналған үлгілері бар түзу сызықты конфигурацияларды және бұрыштық роликтерді қамтиды. Роликтер мойынтіректерге орнатылады, ал жақтаулар мырышталған болаттан жасалған.

Нейлон доңғалақты кабельдік роликтердің негізгі ерекшеліктері қандай?

1. Тегіс нейлон жанасу беті

Нейлон дөңгелегі кабель мен орнату жабдығы арасында жылжымалы контакт бетін жасайды. Бұл кедір-бұдыр беттерде қажетсіз сүйреуді азайта отырып, кабельді бағыттауға көмектеседі.

2. Мойынтіректерге орнатылған роликтер

Мойынтіректер кабель қозғалған кезде орамдардың айналуына мүмкіндік береді. Бұл дизайн кабельдің тегіс қозғалысын қолдайды және орнату кезінде кедергіні азайтуға көмектеседі.

3. Мырышталған болаттан жасалған жақтау

Мырышпен қапталған болаттан жасалған жақтау күрделі орнату орталары үшін практикалық құрылымдық шешімді қамтамасыз етеді. Кабельді орнату көбінесе ашық ауада, траншеялардың ішінде немесе жабдық ылғалға, шаңға және механикалық өңдеуге тап болуы мүмкін құрылыс алаңдарында жүзеге асырылады.

4. Бірнеше конфигурациялар

Әртүрлі кабель диаметрлері мен орнату жолдары әртүрлі ролик өлшемдерін қажет етеді. Қол жетімді конфигурацияларға нейлон немесе алюминий роликтері және әртүрлі жақтау конструкциялары бар үлгілер кіреді.

5. Үлкен диаметрлі жерасты кабельдерін қолдау

Лингкай оның нейлон дөңгелегі кабельдік роликтерін Ø200 мм-ге дейінгі жерасты электр кабелін орнату үшін пайдалануға болатынын көрсетеді, дегенмен кабельдің нақты диаметрі мен орнату шарттарына сәйкес сәйкес үлгі таңдалуы керек.

Сатып алушылар қандай техникалық сипаттамаларды ескеруі керек?

Кабель шығыршығын тек сыртқы түріне қарай таңдау орнатудың дұрыс емес орнатуына әкелуі мүмкін. Кәсіби сатып алушылар кабельдің диаметрін, жұмыс жүктемесін, жақтаудың құрылысын, доңғалақ материалын, роликтің конфигурациясын және алаңның жағдайын бағалауы керек.

Келесі мысалдар Lingkai компаниясының түзу сызықты кабель роликтерінің ауқымы үшін жарияланған техникалық сипаттамаларға негізделген:

Бұл спецификациялар үлгі таңдаудың неге маңызды екенін көрсетеді. Кішірек кабельге арналған ролик үлкенірек немесе ауыр кабель үшін автоматты түрде пайдаланылмауы керек. Сатып алушылар роликтің номиналды жұмыс жүктемесін және кабель диаметрінің диапазонын жобаның нақты талаптарына сәйкес келтіруі керек.

Нейлон доңғалақты кабельдік роликтер қайда қолданылады?

Нейлон дөңгелегі кабельдік роликтер, ең алдымен, жер асты электр кабелін орнатумен байланысты. Кабель катушкадан соңғы орнына қарай тартылған кезде үздіксіз қолдауды қамтамасыз ету үшін оларды кабель жолдары бойымен орналастыруға болады.

Типтік қолданбаларға мыналар жатады:

• Жер асты электр кабелін орнату:Траншеялар арқылы тартылған кезде тірек кабельдер.
• Коммуналдық инфрақұрылым жобалары:Орнату топтарына жоспарланған жер асты бағыттары бойынша кабельдерді басқаруға көмектесу.
• Өнеркәсіптік электр жобалары:Зауыт пен нысан құрылысы кезінде ауыр кабельдерді қолдау.
• Траншея бұрышын орнату:Кабельдерді бағытты өзгертуге бағыттау үшін бұрыштық роликтерді пайдалану.
• Үлкен диаметрлі кабельдік жобалар:Ø200 мм диапазонға жақындайтын кабельдер үшін қолайлы ролик үлгілерін таңдау.

Бұрыштық қондырғылар үшін Lingkai жұмыс жүктемесі 8 кН-ден 10 кН-ға дейін және кабель өлшемдері ≤Ø80 мм-ден ≤Ø150 мм-ге дейін болатын арнайы кабельдік бұрыштық ролик үлгілерін тізімдейді.

Кабельді жерге орналастыруға арналған роликті қалай дұрыс таңдау керек?

Практикалық таңдау процесі роликтен емес, кабельден басталуы керек. Сатып алу алдында орнату топтары жобаның негізгі параметрлерін жинап, оларды өндірушінің техникалық сипаттамаларымен салыстыруы керек.

1-қадам: Кабель диаметрін растаңыз

Кабельдің сыртқы диаметрін өлшеңіз немесе растаңыз. Бұл ең маңызды параметрлердің бірі, себебі ролик кабель қозғалысын шектемей, тиісті қолдауды қамтамасыз етуі керек.

2-қадам: Кабельдің салмағын және тарту шарттарын тексеріңіз

Ауыр кабельдер тарту кезінде айтарлықтай механикалық жүктемені тудыруы мүмкін. Таңдалған ролик орнату жағдайлары үшін жеткілікті жұмыс жүктемесіне ие болуы керек.

3-қадам: Түзу және бұрыштық бөлімдерді анықтау

Тікелей кабель жолы және өткір траншея бұрышы міндетті түрде бірдей ролик конфигурациясын қажет етпейді. Тікелей бөліктер үшін түзу сызықты роликтерді және кабель бағытын өзгертетін бұрыштық роликтерді пайдаланыңыз.

4-қадам: Орнату ортасын қарастырыңыз

Сыртқы жобалар, құрылыс алаңдары және жер асты траншеялары жабдықты кір мен ылғалға ұшыратуы мүмкін. Мықты жақтау құрылымы және қолайлы мойынтірек құрылымы сенімді жұмысты қамтамасыз ете алады.

5-қадам: Жалпы жоба талаптарын салыстырыңыз

Ірі жобалар үшін сатып алушылар тек бірлік бағасын бағалаудың орнына қажетті роликтер санын, кабель бағытының ұзындығын, аралықтарды, бұрыштардың санын, тасымалдау талаптарын және орнату кестесін ескеруі керек.

Бұл роликтер кабельді орнатуды қалай жақсартады?

Нейлон доңғалақты кабельдік роликтің мәні кабельді қолдаудан асып түседі. Дұрыс орналастырылған роликтер басқарылатын орнату процесіне ықпал ете алады.

Практикалық тұрғыдан алғанда, мақсат - катушкадан соңғы орнату орнына дейін басқарылатын кабель жолын жасау. Роликті дұрыс орналастыру тарту жұмысын болжамды және орнату бригадаларының басқаруын жеңілдетеді.

Кабельді жердегі роликтерге қалай күтім жасауға болады?

Кабель роликтері салыстырмалы түрде қарапайым механикалық құрал болғанымен, күнделікті тексеру олардың қайталанатын жобаларда өнімділігін сақтауға көмектеседі.

• Әрбір негізгі орнату алдында нейлон дөңгелектерін тексеріңіз.
• Мойынтіректерді қалыптыдан тыс кедергі немесе әдеттен тыс шу бар-жоғын тексеріңіз.
• Жақтаудың деформациясы немесе көрінетін зақымдалуын тексеріңіз.
• Қозғалатын компоненттерден кірді, балшықты және қоқысты кетіріңіз.
• Кабельді тартуды бастамас бұрын роликтің еркін айналуын тексеріңіз.
• Белгіленген жұмыс жүктемесін асырмаңыз.
• Роликті қызметке қайтармас бұрын зақымдалған құрамдастарды ауыстырыңыз.

Техникалық қызмет көрсету талаптары жұмыс жиілігіне, алаң жағдайына, кабель салмағына және өңдеу тәжірибесіне байланысты өзгеруі мүмкін. Ұзақ кабельді тарту операциясы алдында пайдалану алдындағы негізгі тексеру әсіресе маңызды.

Нейлон доңғалақты кабельдік роликтер туралы жиі қойылатын сұрақтар

1. Нейлон дөңгелегі кабельді жерге тұйықтау роликі не үшін қолданылады?

Ол орнату кезінде жер асты кабельдерін бағыттау және қолдау үшін қолданылады. Ролик кабельдің жерге тікелей жанасуын азайтуға көмектесетін және кабельді туралауды қолдайтын басқарылатын айналу жолын қамтамасыз етеді.

2. Линкай роликтері қандай диаметрлі кабельді сыйдыра алады?

Лингкай компаниясының жарияланған техникалық сипаттамалары оның нейлон доңғалақ кабелінің жердегі ролик диапазоны шамамен Ø200 мм дейінгі жер асты қуат кабельдері үшін пайдаланылуы мүмкін екенін көрсетеді. The correct model should be selected according to the cable diameter and project requirements.

3. Нейлон роликтері ауыр жерасты кабельдеріне жарамды ма?

They can be suitable when the selected model has an appropriate working-load rating and cable-size capacity. Кейбір тізімделген түзу сызықты модельдердің жұмыс жүктемесі 10 кН, бірақ сатып алушылар таңдау алдында әрқашан жобаның нақты жүктеме шарттарын тексеруі керек.

4. Түзу және бұрыштық кабель роликтерінің айырмашылығы неде?

Тікелей роликтер негізінен салыстырмалы түрде тікелей кабельдік трассаларға арналған, ал бұрыштық роликтер траншея бұрыштары немесе бағытты өзгерту айналасындағы кабельдерді қолдауға және бағыттауға арналған.

5. Неліктен кабель роликтерінде подшипниктер қолданылады?

Мойынтіректер кабель қозғалған кезде роликтің немесе шығырықтың айналуына мүмкіндік береді. Бұл кабельдің тегіс қозғалысын қолдайды және тарту кезінде кедергіні азайтуға көмектеседі.

6. Роликті жақтау үшін қандай материал қолданылады?

Лингкай оның кабель роликтерінің рамалары мырышталған болаттан жасалғанын айтады. Әртүрлі үлгілерде құйма алюминий жақтауын, болат пластина негізін және болат түтік жақтау конструкцияларын қоса, әртүрлі жақтау конструкцияларын қолдануға болады.

Қорытынды

Кабельді жерасты орнатудың сенімді процесі тарту операциясының басынан соңғы орналастыруға дейінгі кабель қозғалысын бақылауға байланысты. Дұрыс таңдалғанНейлон дөңгелегі кабельді жердегі роликкабельді орнатуды басқарылатын және тиімдірек ету үшін қажетті нұсқаулықты, қолдауды және айналмалы контактіні қамтамасыз ете алады.

Кәсіби сатып алушылар үшін кабельдің диаметрі, жұмыс жүктемесі, роликтің конфигурациясы, орнату жолы, бұрыштық талаптар, жақтаудың құрылысы және жобаның жалпы шарттары маңызды. Әртүрлі кабель өлшемдері мен орнату конфигурацияларына арналған модельдермен Lingkai кабельді жерасты орнату жобалары үшін практикалық шешімдерді ұсынады. Коммуналдық, өнеркәсіптік, инфрақұрылымдық немесе электр қондырғысы жобасы үшін кабель роликтерін сатып алсаңыз, нейлон доңғалақ кабельдік роликтерінің ауқымын зерттеңіз жәнебізбен хабарласыңыүлгі таңдау, техникалық сипаттамалар және жобаңызға сәйкес баға ұсынысы үшін.
