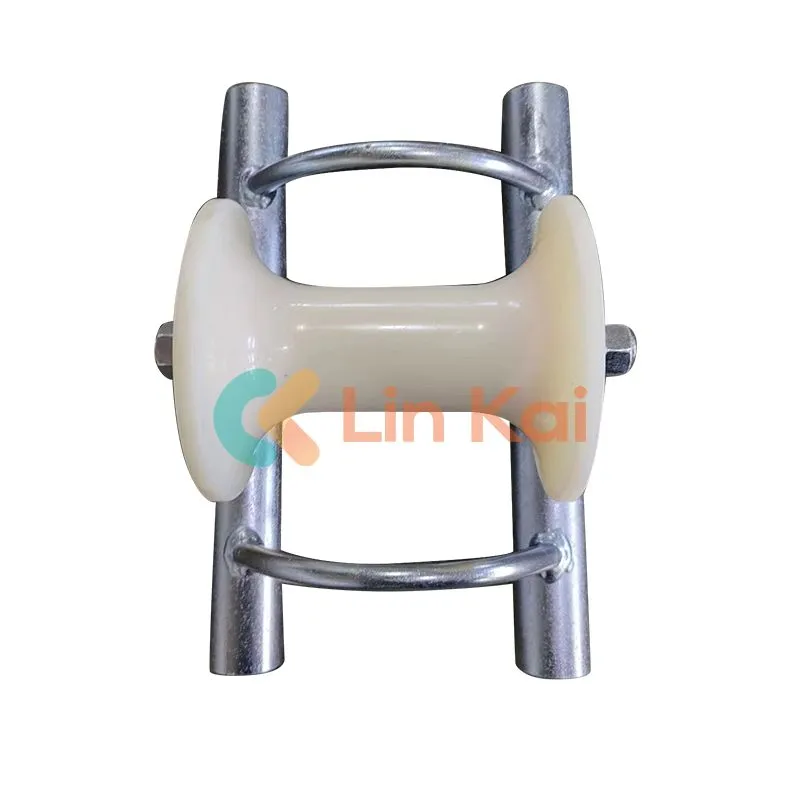

Нейлон дөңгелегі кабельді жердегі ролик

Қытайдағы Ningbo Lingkai зауыты шығарған нейлон доңғалақты кабельді жерге тұйықтау роликтері кабельдердің белгіленген жол бойымен төселуін қамтамасыз ететін кабельдік жүйелер үшін маңызды нұсқаулар мен қолдауды қамтамасыз етеді. Нейлон доңғалақ кабельді жерге тұйықтау роликтері кабельдерді тұрақты ұстау және олардың алдын алу үшін кабель желілеріндегі иілулерге орнатылады. кабельдің өз салмағының немесе сыртқы орта факторларының әсерінен болатын зақым. Роликтер сонымен қатар кабель жүйесінің сырғанауын немесе туралануын болдырмау үшін тегіс жолды қамтамасыз ету арқылы ықтимал апаттардың алдын алады, кабель жүйесінің қауіпсіз және сенімді жұмысын қамтамасыз етеді.

Сұрау жіберу

Өнім Сипаттамасы

Қолданбалар:

Қытай Нейлон дөңгелегі кабельдік роликті бағыттаушы және тірек кабельдер үшін

Нейлон дөңгелегі кабельдік роликті Қытайда жасалған бір жылдық кепілдік Ningbo Lingkai зауыты кабель жүйесіндегі кабельдерді бағыттау және қолдауда маңызды рөл атқарады. Әдетте кабель желілерінің иілу орындарында орнатылатын нейлон доңғалақты кабельдік роликтер кабельдердің белгіленген жолмен жүруін қамтамасыз етеді және сыртқы факторлардың әсерінен салбырап немесе бұралуды болдырмайды.

Кез келген кабель жүйесінде кабельдер көптеген нүктелерден өтеді және нейлон доңғалақты кабельдік роликтер кабельдің тұрақтылығын сақтау және кабельдердің салмағының немесе сыртқы орта факторларының әсерінен болуы мүмкін зақымдардың алдын алу үшін өте маңызды.

Кабельдің зақымдалуын болдырмаудан басқа, кабельдерді бағыттау және тіреу үшін нейлон доңғалақты кабельді жердегі роликті пайдалану кабельдердің сырғып кетуі немесе орнынан шығуы мүмкін болатын ықтимал апаттардың алдын алады. кабель төсеу шығыршықтары кабельдердің белгіленген бағыт бойынша сенімді және қауіпсіз қозғалуына мүмкіндік беретін тегіс жолды қамтамасыз ету арқылы жұмыс істейді.

Жер асты кабелін төсеуге арналған Straight Line кабель роликтері

Элемент №	Үлгі	Жұмыс жүктемесі (KN)	Кабельдің диаметрі (мм)	Кабельдік роликтің құрылысы	Салмағы (кг)
21171	SHL1	10	Φ150	Алюминий қаңқалы алюминий роликті құю	5.4
21172	SHL1N	10	Φ150	Алюминий жақтау нейлон роликті құю	3.6
21181	SHL1B	10	Φ160	Болат пластина негізі алюминий ролик	5.5
21182	SHL1BN	10	Φ150	Болат пластина негізі нейлон ролик	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Болат түтік жақтауы алюминий ролик	5.1
21192	SHL1GN	10	Φ150	Болат құбырлар жақтауы нейлон ролик	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Болат түтік ұзын аяқтары алюминий ролик	9.4
21202	SHLG1N	10	Φ150	Болат түтік ұзын аяқтары нейлон ролик	7.8

Ескертпе: Нейлон дөңгелегі кабельдік роликтер диаметрі Ø200 мм-ге дейінгі әртүрлі жерасты қуат кабелін орнату үшін пайдаланылады, кабель өлшеміне сәйкес сәйкес роликті таңдаңыз.

Барлық шығыршықтар мойынтіректерге бекітілген. Рама мырышталған болаттан жасалған.

Кабельдік бұрыштық роликтер

Элемент №	Үлгі	Жұмыс жүктемесі (KN)	Кабельдердің өлшемі (мм)	Салмағы (кг)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
