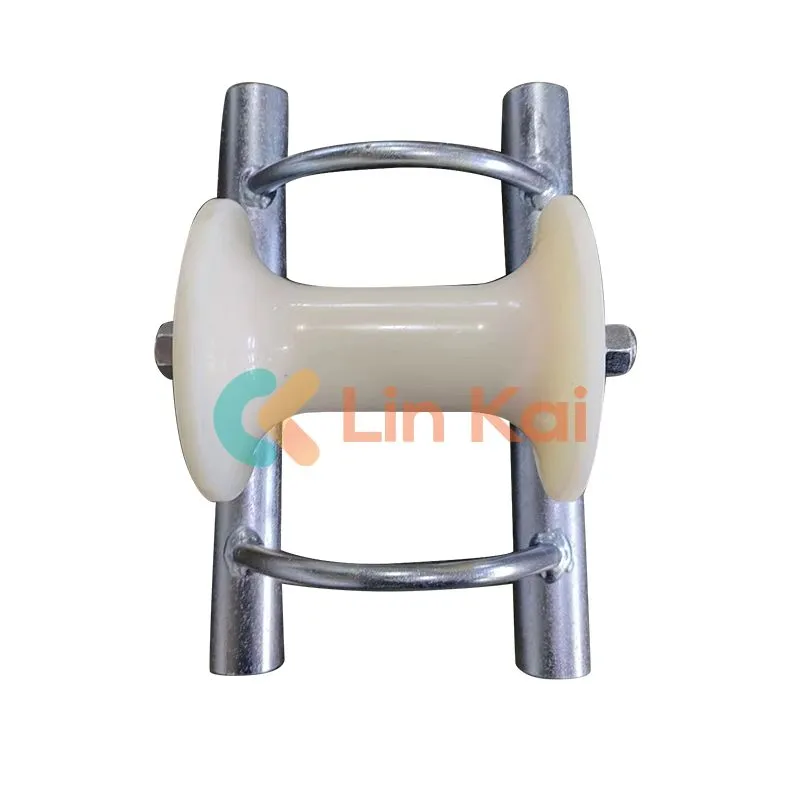

Кабельді тарту роликтері

Нейлон орамдары кабельді тартқыш ролик майысқан немесе бұрылған кезде кабельдің тартылуын азайтады және кабель жинағын шамадан тыс созылу зақымдануынан қорғайды. Нейлон орамдары кабельді тартушы роликтің тегіс беті кабель мен шығыр арасындағы үйкелісті азайтады, қызмет мерзімін ұзартады. кабельді және тозуды болдырмайды. Нейлон орамдары кабельді тарту роликі кабель бағытының тұрақтылығын қамтамасыз етеді, шатаспауды болдырмайды, әртүрлі орталарға бейімделеді және кабель жүйесінің тұрақты және сенімді болуын қамтамасыз етеді.

Сұрау жіберу

Өнім Сипаттамасы

Өнімнің сипаттамасы: Кабельді төсеу шығыршықтары немесе электрлік кабель роликтері деп аталатын ұзаққа созылатын нейлон шығыршықтары кабель тарту роликі кабельді орнату жүйелерінде бірқатар маңызды мақсаттарға қызмет ететін маңызды құрамдас болып табылады. Төменде осы мүмкіндіктердің егжей-тегжейлі сипаттамасы берілген:

1. Кабель керілуін азайту: Кабель бағыты майысқан немесе бағытын өзгертетін жерлерде кабельдің тартылуын азайту нейлон шығыршықтары кабельді тарту роликтерінің негізгі мақсаттарының бірі болып табылады. Жоғары сапалы нейлон шығыршықтары кабельді тарту шығыршығы кабель құрамдас бөліктеріндегі кернеуді азайтып, оларды кедергіден сақтайды. олар дұрыс қолдау кезінде шамадан тыс кернеуден зардап шегеді.

2. Кабельдің тозуын болдырмаңыз: нейлон шығыршықтарындағы тегіс беттер кабель тарту роликтері кабель мен шығыр арасындағы үйкелісті азайтуға көмектеседі, бетінің тозуын болдырмайды және кабельдің қызмет ету мерзімін ұзартады.

3. Кабельді бағыттау: Кабельдерді белгілі бір бағытта ұстап тұру және олардың шатасуын немесе орнынан шығуын болдырмай, кабельдік бағыттаушы роликтер кабель жүйесінің бағыты мен жалпы құрылымына ықпал етеді, оның тұрақтылығы мен сенімділігіне кепілдік береді.

4. Әртүрлі орталарға бейімделу: кабельдік бағыттаушы роликтер әдетте әртүрлі параметрлерде сенімді жұмыс істеуге мүмкіндік беретін берік материалдардан жасалады. Бұл жағдайлар күрделі жұмыс жағдайлары болуы мүмкін, мысалы, ішкі немесе сыртқы орындар, жоғары немесе төмен температуралар және т.б.

Жер асты кабелін төсеуге арналған Straight Line кабель роликтері

Элемент №	Үлгі	Жұмыс жүктемесі (KN)	Кабельдің диаметрі (мм)	Кабельдік роликтің құрылысы	Салмағы (кг)
21171	SHL1	10	Φ150	Алюминий қаңқалы алюминий роликті құю	5.4
21172	SHL1N	10	Φ150	Алюминий жақтау нейлон роликті құю	3.6
21181	SHL1B	10	Φ160	Болат пластина негізі алюминий ролик	5.5
21182	SHL1BN	10	Φ150	Болат пластина негізі нейлон ролик	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Болат түтік жақтауы алюминий ролик	5.1
21192	SHL1GN	10	Φ150	Болат құбырлар жақтауы нейлон ролик	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Болат түтік ұзын аяқтары алюминий ролик	9.4
21202	SHLG1N	10	Φ150	Болат түтік ұзын аяқтары нейлон ролик	7.8

Ескертпе: Роликтер диаметрі Ø200 мм-ге дейінгі әртүрлі жерасты қуат кабелін орнату үшін пайдаланылады, кабель өлшеміне сәйкес сәйкес роликті таңдаңыз.

Барлық шығыршықтар мойынтіректерге бекітілген. Рама мырышталған болаттан жасалған.

Кабельдік бұрыштық роликтер

Элемент №	Үлгі	Жұмыс жүктемесі (KN)	Кабельдердің өлшемі (мм)	Салмағы (кг)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
