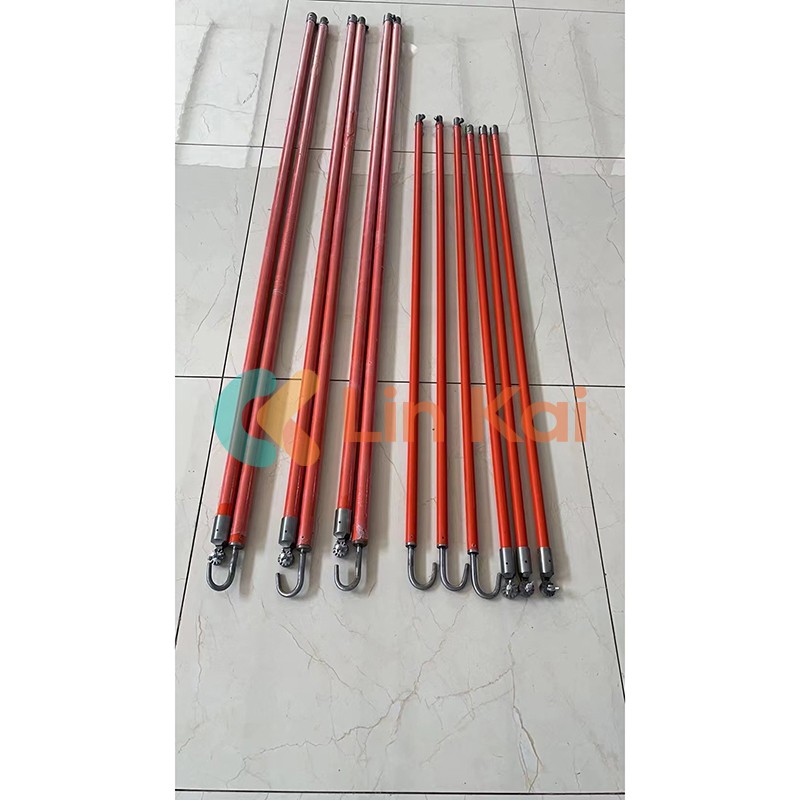

Портативті қысқа тұйықталу жерге қосу полюсі

Ningbo Lingkai компаниясынан портативті қысқа тұйықталу жерге қосу тірегін сатып алыңыз. Біз штанганың ұзындығын, қиманы, кернеудің жұмыс орнын және мыс сым ұзындығын білуіміз керек, сондай-ақ біз ашық жерге тұйықтау ұшындағы қысқыш өлшемін реттей аламыз. Ningbo Lingkai Manufactur компаниясы жасаған арнайы жер сымының қауіпсіздік жерлендіру таяқшасы, барлық мыс сым Қытайдың стандартты рұқсат етілген зауыт шикізатынан алынған.

Сұрау жіберу

Өнім Сипаттамасы

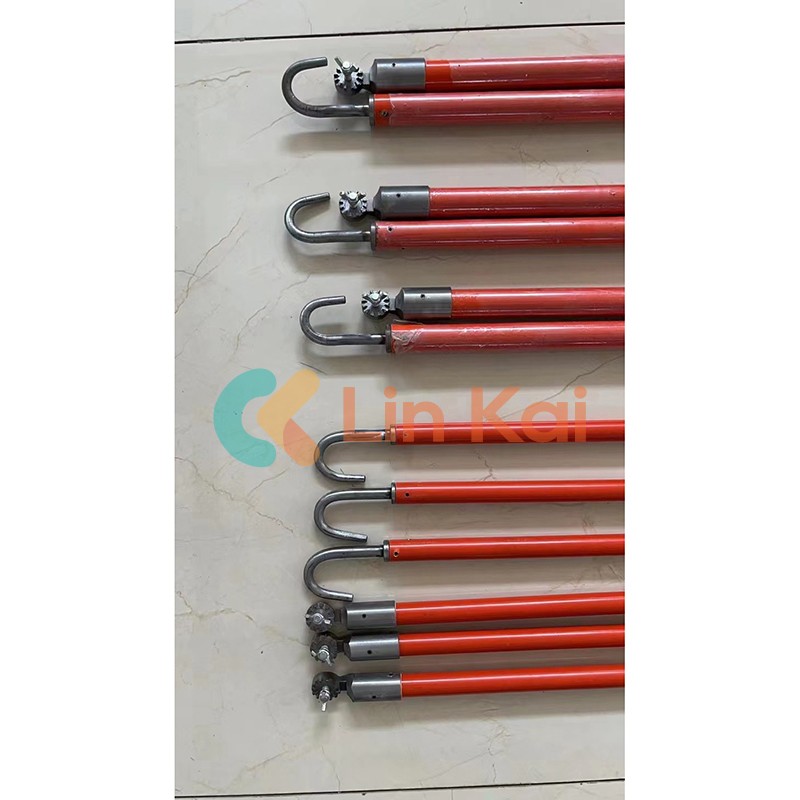

Lingkai портативті қысқа тұйықталу жерге тұйықтау тірегінің Тегіс кескіш тістер түрі және доғаны ашу түрі бар. Бұл электр беру желісі үшін қажет және мыс және алюминий қатарлы шинаға, сондай-ақ коммутатор шкафына жарамды.

Портативті қысқа тұйықталу жерге қосу полюсі, сым қысқышы жоғары беріктік, жақсы өткізгіштік және оңай тасымалдау мен тасымалдау үшін алюминий қорытпасынан жасалған. Клиентке сәйкес келетін ең жақсы жерге қосу сымын жеткізу. Бізге 1. Кернеу орнының жұмысы 2 штанганың ұзындығы, 3 штанга бөлімі, 4 жерге қосу қыстырғышының ашық өлшемі, 5 мыс өлшемі, 6 мыс ұзындығы Бұлардың барлығын теңшеуге болады.

Кернеу класы	Ұнтақталған жұмсақ мыс сым		Жердегі жұмыс шыбықтың ұзындығы (мм)
	(мм2)	(м)	Жердегі жұмыс шыбықтың ұзындығы (мм)
	(мм2)	(м)	Оқшаулағыш	Қол	Толық ұзындығы
10кВ	25	13+7~1,53+20	700	300	1000
35кВ	25	1,5*3+18	900	600	1500
68 кВ	25	1,5*3+20	1000	600	1600
110кВ	25,35	9*3	1300	700	2000
110кВ	25,35	2*3+20	1300	700	2000
220 кВ	25,35	9*3	2100	900	3000
220 кВ	25,35	3*3+25	2100	900	3000
330 кВ	35,50	123 43+25	3000	1100	4100
500кВ	35,50	133~203	4100	1400	5500
220-500КВ Жер үсті сымы	25	13+7~1,53+20	700	300	1000
Жоғары қысымды сынау жабдықтары	35,50	53~103	700	300	1000

Бір метрдегі мыс сымның номиналды мәні:

Қима ауданы (мм)	10	16	25	35	50	70	95	120
Сымның диаметрі (мм)	4.2	5.7	7.5	8.78	11	12	16	17
Қабық диаметрі (МΩ)	7.3	7.8	9.6	11.2	12.6	16.5	21	22
Қарсылық мәні(A)	1.98	1.24	0.79	0.56	0.4	0.28	0.21	0.16
Қауіпсіздік тогы	90	100	123	150	210	238	300	300

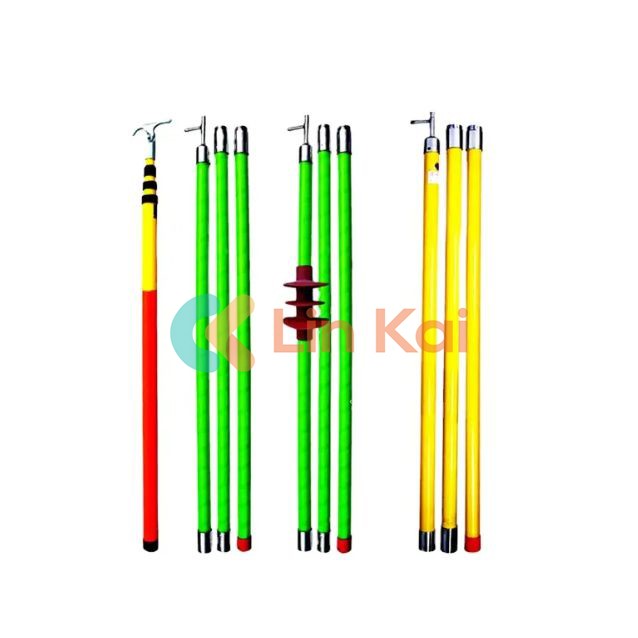

Жерлендіру полюсі (жерге қосқышы)

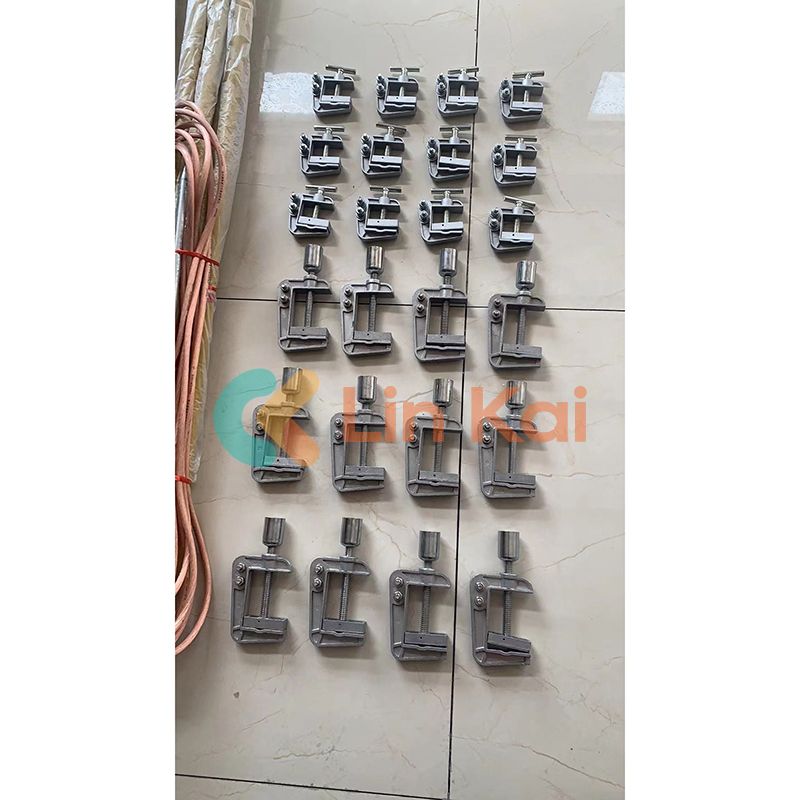

Бұл жерге тұйықтау тірегі 23051 элемент нөмірімен келеді, ал жерге қосу қыстырғышында 23055 элемент нөмірі бар. Оларды портативті қысқа тұйықталу жерге тұйықтау полюсімен бірге пайдалануға болады.

Сипаттама

Заттың нөмірі	Аты	Қолданады
23051	жерге қосу полюсі	Оларды портативті қысқа тұйықталу жерге тұйықтау полюсімен бірге пайдалануға болады.
23055	жерге қосу қысқышы
23056	Соңғы шеңберді жерге қосу	Оны теңшеуге болады
